حاسبة شبكة المعاوقة المطابقة لـ Pi

ال حاسبة شبكة المعاوقة المطابقة لـ Pi أداة تُستخدم في تصميم دوائر مطابقة لتطبيقات الترددات الراديوية (RF) والموجات الدقيقة. تساعد هذه الحاسبة المستخدمين على تحديد شبكة مطابقة من نوع Pi المناسبة لتحقيق نقل مثالي للطاقة بين المصدر والحمل. تُستخدم شبكات مطابقة Pi بكثرة في مُعدّلات عرض النبضة، وأنظمة الهوائيات، وأجهزة الاتصالات اللاسلكية، وتطبيقات الترددات الراديوية الأخرى. تُمكّن هذه الأداة المستخدمين من تصميم شبكة مطابقة Pi تُلبي متطلباتهم الخاصة وتُحسّن أداء دوائرهم الإلكترونية.

عند استخدام الإنترنت حاسبة شبكة المعاوقة المطابقة لـ Piيمكنك الحساب عن طريق إدخال: التردد، ومقاومة المصدر، ومقاومة الحمل، وعامل Q، والتيار المستمر للدائرة.

كيفية حساب شبكة معاوقة مطابقة باي باستخدام الآلة الحاسبة

لحساب شبكة معاوقة مطابقة لـ Pi، اتبع الخطوات التالية باستخدام حاسبة شبكة المعاوقة المطابقة لـ Pi:

1. معلمات الإدخال: أدخل التردد، ومقاومة المصدر، ومقاومة الحمل، وعامل Q، والتيار المستمر للدائرة.
2. حساب قيم المكونات: ستقوم الآلة الحاسبة بتحديد قيم المحاثة (L) والسعة (C) اللازمة لشبكة Pi.
3. تحليل النتائج: استخدم القيم المحسوبة لتصميم وتنفيذ دائرة مطابقة Pi الخاصة بك.

من خلال اتباع هذه الخطوات، يمكنك تصميم شبكة معاوقة مطابقة لـ Pi بشكل فعال باستخدام حاسبة شبكة المعاوقة المطابقة لـ Pi. لمزيد من الحاسبات ذات الصلة انقر هنا.

فهم شبكات معاوقة مطابقة باي

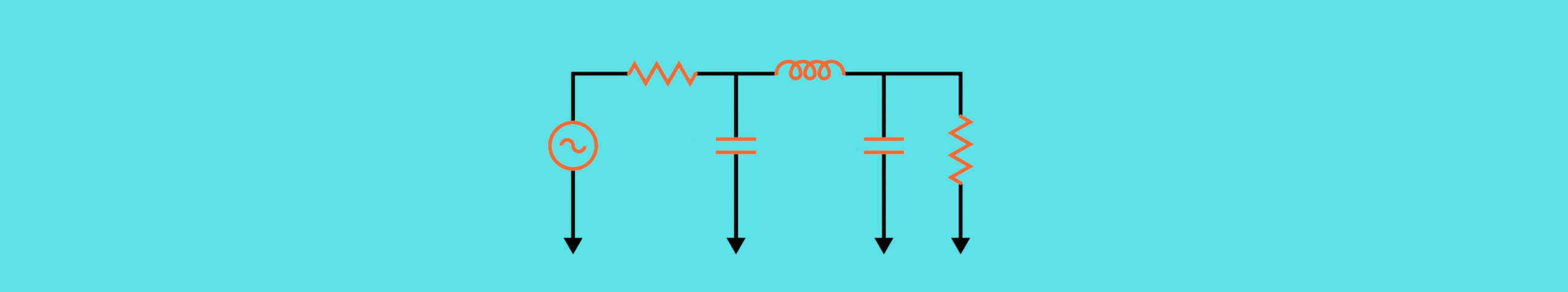

شبكة مطابقة معاوقة باي (Pi) هي مكون أساسي في دوائر الترددات الراديوية والموجات الدقيقة، وهي مصممة لمطابقة معاوقات المصدر والحمل. تتكون هذه الدائرة عادةً من محث (L) ومكثفين متوازيين (C)، مُرتبين على شكل باي. يُصحح هذا الترتيب عدم تطابق المعاوقة بفعالية، مما يضمن نقلًا مثاليًا للطاقة. حاسبة شبكة المعاوقة المطابقة لـ Pi يُبسط عملية التصميم لهذه الشبكات.

المبادئ الأساسية لشبكات معاوقة مطابقة باي

تتضمن المبادئ الأساسية التي يقوم عليها تصميم وتطبيق شبكات معاوقة مطابقة Pi ما يلي:

• مقاومة مطابقة: ضمان نقل الطاقة بشكل مثالي عن طريق مطابقة معاوقات المصدر والحمل.
• تحويل المعاوقة: تحويل المعاوقات لتسهيل التوافق بين الأجهزة المختلفة.
• ضبط التردد الرنان: ضبط الدوائر للعمل بكفاءة ضمن نطاقات تردد محددة.
• تقليل فقدان الطاقة: تقليل فقدان الطاقة لضمان نقل الطاقة بكفاءة.
• موازنة المدخلات والمخرجات: ضمان المعاوقة المتوازنة لاستقرار النظام.

هذه المبادئ ضرورية لاستخدام حاسبة شبكة المعاوقة المطابقة لـ Pi بفعالية.

مبدأ عمل شبكات مطابقة المعاوقة باي

تعمل شبكة مطابقة باي بتحويل معاوقة المصدر لتُطابق معاوقة الحمل، مما يُحسّن نقل الطاقة إلى أقصى حد. ويتحقق ذلك من خلال الترتيب الاستراتيجي للمحثات والمكثفات، مما يُنشئ سلسلة من تحويلات المعاوقة. حاسبة شبكة المعاوقة المطابقة لـ Pi يساعد في تحديد قيم المكونات الدقيقة المطلوبة لهذه التحولات.

التطبيقات التفصيلية لحساب شبكة معاوقة مطابقة باي

الحسابات التي أجراها حاسبة شبكة المعاوقة المطابقة لـ Pi تعتبر حيوية في تطبيقات مختلفة:

• تصميم دوائر الترددات الراديوية والميكروويف: إزالة عدم تطابق المعاوقة للحصول على الأداء الأمثل.
• أنظمة الهوائي: مطابقة معاوقات المصدر والحمل لتقليل فقدان الطاقة.
• أنظمة الاتصالات اللاسلكية: تحسين جودة الإشارة عن طريق تقليل عدم تطابق المعاوقة.
• إلكترونيات الطاقة: تحسين تحويل الطاقة وتقليل الخسائر في تبديل إمدادات الطاقة.
• أنظمة الاتصالات: تحسين جودة الإشارة وأداء النظام في الاتصالات RF والميكروويف.

تؤكد هذه التطبيقات على أهمية حسابات الشبكة المطابقة لـ Pi الدقيقة.

اعتبارات متقدمة لشبكات معاوقة مطابقة باي

بالنسبة للتطبيقات المتقدمة، حاسبة شبكة المعاوقة المطابقة لـ Pi يمكن استخدامها لمعالجة تحديات مطابقة المعاوقة المعقدة، بما في ذلك:

• تطبيقات التردد العالي: تصميم الشبكات لتحقيق الأداء الأمثل في الترددات العالية.
• معاوقات الحمل المعقدة: مطابقة الدوائر للأحمال ذات خصائص المعاوقة المعقدة.
• مطابقة النطاق العريض: تصميم الدوائر التي تحافظ على الأداء على نطاق واسع من الترددات.
• تسامحات المكونات: مراعاة تحملات المكونات لضمان الأداء الموثوق به.
• التأثيرات الحرارية: مع الأخذ في الاعتبار التأثيرات الحرارية على قيم المكونات وأداء الدائرة.

تسلط هذه الاعتبارات المتقدمة الضوء على تنوع وأهمية حاسبة شبكة المعاوقة المطابقة لـ Pi.

لضبط نظام RF بالكامل، قم بإقرانه بـ حاسبة شبكة المعاوقة المطابقة لـ L لمقارنة حلول النطاق الضيق بالحلول ذات النطاق العريض.
